Gibertini OP 125 L, 125cm Alu
Alu Satellitenspiegel für schwierige Satelliten
UVP des Herstellers: | 219,90 € |
Artikel-Nr.: | E0120 |
EAN: | 4043745201208 |
Lieferstatus: | Nicht mehr im Sortiment |
Downloads
SVS-DatenblattBeschreibung

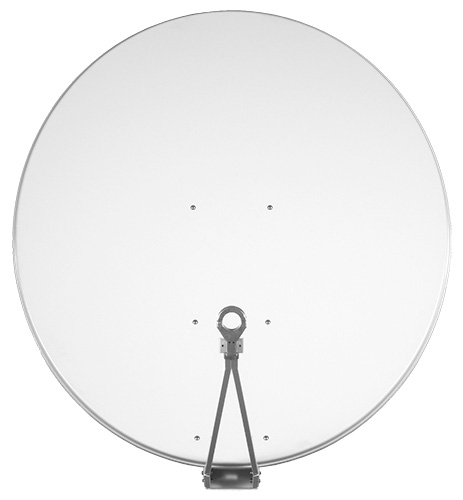

Gibertini - Alcan 125 cm, Lichtgrau (RAL 7035)
Offset, 40 mm, Hart - Aluminium, für Rohre bis 100 mm geeignet, 2 x Krallenschelle + Konterplatte.
- Stabilität, die auch schweren Stürmen trotzt und eine Korrosionsfestigkeit, die so manches „Satellitenleben“ überdauert
- Reflektoren aus Aluminium oder verzinktem Stahl, polyesterbeschichtet in anthrazit oder lichtgrau

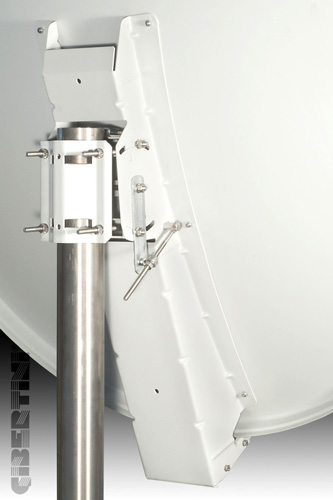

- AZ/EL-Halterung, Feedarm und Seitenstreben aus verzinktem Stahl, pulverbeschichtet in Reflektorfarbe
- Schrauben und Kleinteile aus Inox bzw. Zinkdruckguss
- Aludruckguss-Feedhalter 40 mm
Ob in Fixmount-Ausführung als Basis einer professionellen Kopfstation, oder ausgerüstet mit Polarmount als Herzstück der privaten Anlage eines Satelliten-DXer’s – die OP 125 L gibt immer ihr Bestes: Das Maximum an Empfangsgewinn in dieser Größenklasse, Stabilität, die auch schweren Stürmen trotzt und eine Korrosionsfestigkeit, die so manches „Satellitenleben“ überdauert. Reflektoren aus Aluminium, polyesterbeschichtet in anthrazit oder lichtgrau. Halterungsteile vom langgezogenen Rücken-Halter bis zum Doppelfeedarm aus sendzimir-verzinktem Stahl, in Spiegelfarbe beschichtet. Hardware dacrometbeschichtet bzw. aus Inox.Feedhalter, sendzimir-bandverzinkter Stahl, lichtgrau beschichtet.
Farbe: Lichtgrau (RAL 7035)
Gibertini OP 125 L |
|||
Technische Daten | OP 125 L | ||
Frequenzbereich (GHz) | 10.00-13.00 | ||
Reflektor-Abmessungen (cm) | 124.5 x 133.5 | ||
Reflektor-Wirkfläche (cm) | 121.0 x 130.0 | ||
Wirkungsgrad * (%) | 70 | ||
Gewinn * bei 10.70 GHz (dB) | 41.10 | ||
Gewinn * bei 11.70 GHz (dB) | 41.90 | ||
Gewinn * bei 12.75 GHz (dB) | 42.60 | ||
Kreuzpolarisationsentkopplung (¹);(²) (dBc) |
-28 | ||
Nebenkeulendämpfung (¹);(²) (dBc) | -24 | ||
Rauschtemperatur bei 30° Elevation (K) (¹) @ 12GHz |
34 | ||
F/D – Verhältnis | 0.66 | ||
Öffnungswinkel bei - 3 dB (¹) @ 11.7GHz | 1.32° | ||
Offset-Korrekturwinkel | 21.3° | ||
erforderliche Feedausleuchtung | 70° | ||
mechanische Feedaufnahme (mm) | 40 (23) |
||
Einstellbereich Elevation | 20° - 50° | ||
Mastaufnahme (mm) | 55 - 100 | ||
Reflektorstärke bei Alu (mm) | 1.5 | ||
Reflektorstärke bei Stahl, verzinkt (mm) | 1.0 | ||
Windlast bei 120 km/h (kg) | 162 | ||
Gewicht mit Alureflektor (kg) (³) | 15.1 | ||
Gewicht mit Stahlreflektor (kg) (³) | 19.8 | ||
Betriebsbedingungen: Temperatur (C) | -30°/+70° | ||
Betriebsbedingungen: Luftfeuchtigkeit | 0-100% |
(¹) Wert mit angeapsstem Feed (²) Wert bei 10.95 GHz (³) Nettogewicht Komplettantenne ohne Verpackung |
Für eine Multifeedlösung benötigen Sie den Adapter E4066
Technische Details
Die Technischen Details in der Übersicht:Material: | Alu (polyesterbeschichtet) |
Größen Eingruppierung: | 100 - 150 cm |
Reflektor Größe: | 124.5 x 133.5 cm |
Spiegeltyp: | Offset |
Feedaufnahme: | 23 / 40 mm |
Mastaufnahme: | 55 - 100 mm |
Gewinn bei 11.7 GHz: | 43.4 dB |
LNB im Lieferumfang: | Nein |
Sonstiges: | |
EAN: | 4043745201208 |
